Собираем медиацентр
Читатели, собравшие себе уже не один компьютер, эту часть могут просмотреть по диагонали. С остальными начнем:
- На этом этапе наш обязательный минимум инструментов – небольшая плоская отвертка.
Обязательный минимум комплектующих:
- понравившийся вам корпус размера mini-ITX или другой с блоком питания ATX. Я взял JNC I-case 108
- материнская плата Zotac ION ITX D-E
- жесткий диск Seagate LP 1,5 Tb SATAII
- оперативная память DDRII-pc6400 – комплект 2х1Gb Kingston HyperX
- вентилятор для корпуса Thermalright X-Silent 140мм

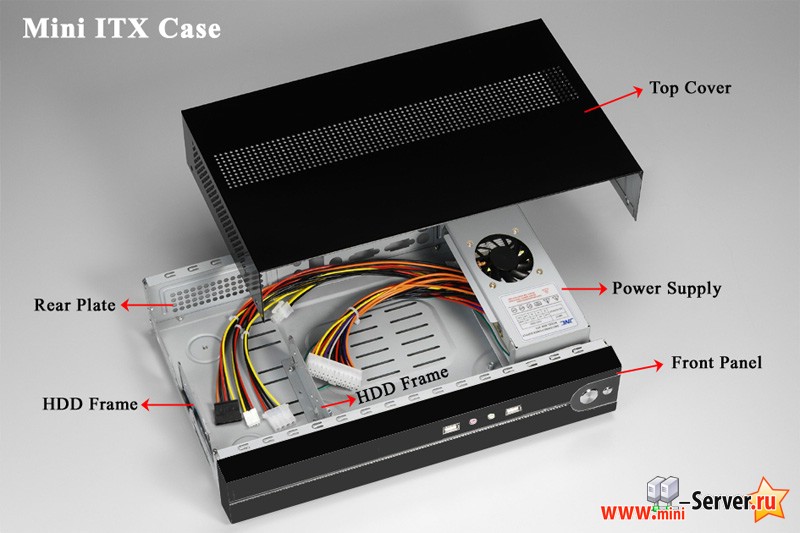

Распаковываете корпус, снимаете его вехнюю крышку, отвернув по 2 винта с каждой боковой стороны и один финт сзади. Выглядит это так:
Только для корпуса JNC 108: откручиваете металлическую крышку блока питания, она держится на двух винтах в задней стенке корпуса и одном винте в нижней стенке. На этой же крышке установлен вентилятор блока питания. Cнимаете крышку вверх, отсоединяя провод питания вентилятора от разъема на плате под крышкой – для этого тянете за разъем вверх. Этот вентилятор маленький и шумит, а крышка блокирует поток воздуха – они нам больше не понадобятся.
Распаковываете материнскую плату, прикручиваете ее четырьмя винтами к четырем опорам на нижней стенке корпуса ( винтики в комплекте с корпусом) так , как показано на фото.

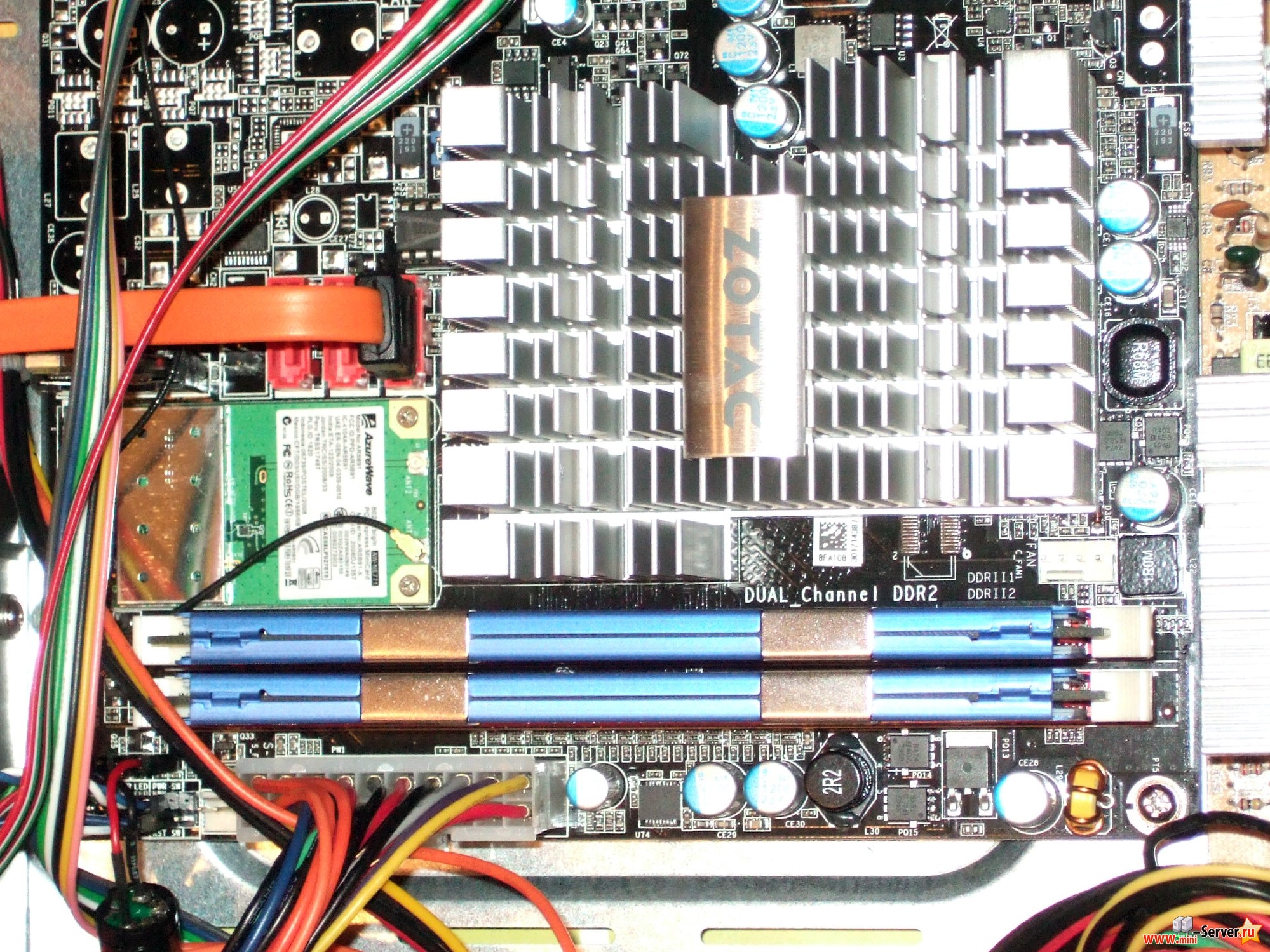

Распаковываете память, держа ее за углы двумя руками устанавливаете в разъемы на материнской плате, как показано на фото. Память должна войти до щелчка, боковые защелки при этом зафиксируют ее по краям.
Теперь отвинчиваем от корпуса металлическую корзину жесткого диска, она с противоположного от блока питания края и прикручена к корпусу винтами. Прикручиваем к корзине жесткий диск , для этого используем винтики из комплекта корпуса. Жесткий диск прикручивается в отверстия на его боковых стенках, по 2 винта с каждого бока. Теперь жгут проводов с разъемами, пропущенный в отверстие на передней стенке корпуса как раз перед корзиной жесткого диска , перекладываем так, чтобы он входил внутрь через другое отверстие в передней стенке, расположенное посередине – напротив центра материнской платы. Потом прикручиваем корзину с жестким диском обратно на ее место в корпусе.
Подсоединяем все разъемы, для их идентификации смотрите на маркировку – и на материнской плате, и в жгуте проводов, идущих от лицевой панели корпуса есть маркировка:
- подключаем маленькие разъемы от корпуса в блок контактов в углу материнской платы – это кнопки включения, Reset, индикаторы питания и жесткого диска. Там все подробно промаркировано.
- в разъем совсем рядом подключаем крошечный черный динамик-пищалку
- в разъемы в центре платы подключаем провода от USB и аудиоразъемов на лицевой стороне корпуса.
- оранжевым кабелем из комплекта материнской платы подключаем разъем SATA жесткого диска к разъему SATA1 на материнской плате
- в пучке проводов от блока питания находим разъем питания жесткого диска и подсоединяем его к жесткому диску . Перепутать его с другими разъемами невозможно.
- теперь осталось только подключить блок питания к материнской плате – это самый большой разъем от блока питания и самый большой коннектор на материнской плате.
- остальные кабели от блока питания собираем в жгут и аккуратно укладываем внутри корпуса вдоль его передней стенки, чтобы они не мешали потоку воздуха.
Если вы нашли себе корпус с хорошим охлаждением, то подключаете корпусные вентиляторы к материнской плате и закрываете крышку.
Тем, кто как и я выбрал корпус JNX I-case 108, придется еще потрудиться, чтоб сделать медиацентр тихим и холодным. Нужна дрель, напильник и желателен электролобзик.
Берем снятую нами вначале верхнюю крышку корпуса (не блока питания), и размечаем на ней карандашом квадрат 140х140мм точно над материнской платой. Уголочки квадрату стираем, отступив от вершин по 15 мм, новые концы линий соединяем – получили 8-угольник, в основе которого наш квадрат , но без его «уголков». Это будет отверстие под вентилятор, его размер позволит вентилятору эффективно обдувать радиатор материнской платы и оперативную память. После этого воздушный поток будет делиться на две части – одна пройдет через блок питания, охлаждая его, а вторая будет обтекать жесткий диск.
«Уголки», которые мы отрезали от квадрата, нужны для крепления самого вентилятора на 4 винта – в этих уголках надо наметить и просверлить отверстия, совпадающие с такими у вентилятора.
Вырезать отверстие дома проще всего, просверлив в вершинах размеченного 8-угольника отверстия большого диаметра, например 10мм, и сделав между ними пил электролобзиком. К сожалению, у меня сей полезный инструмент в момент сборки был на даче, поэтому я просто взял сверло на 5мм и высверлил этот восьмиугольник цепочкой частых отверстий по размеченному нами контуру. Края выровнял напильником.

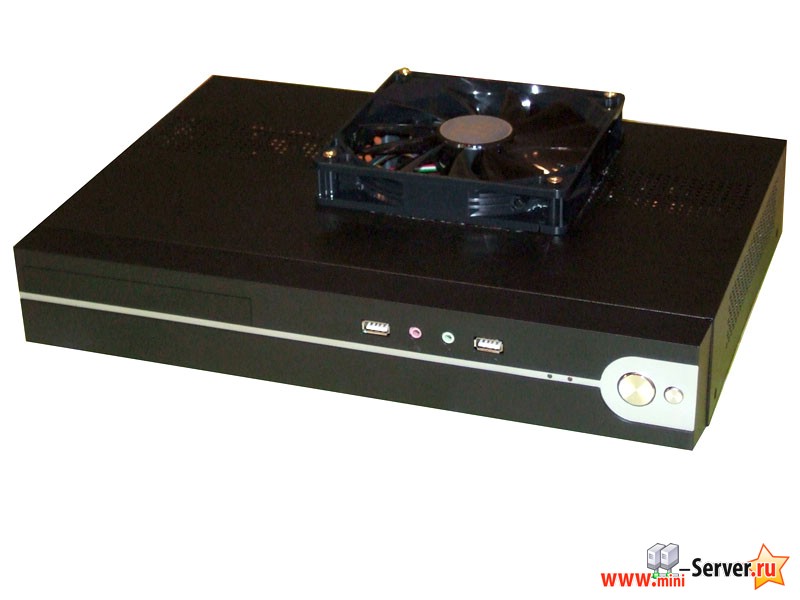

Теперь прикручиваем вентилятор этикеткой вверх к просверленным ранее отверстиям на верхней крышке корпуса, подключаем его разъем к коннектору S_FAN1 на материнской плате и ставим на место крышку. Должно получиться вот так:
Поздравляю, сборка завершена. Теперь можете подключать в задней панели разъемов HDMI, локальную сеть (RJ-45), клавиатуру, мышку и электропитание
