Начинка Synology USB Station 2

Компании Synology интересна тем что выпускает устройства разные по начинки (аппаратная часть), но вот программная оболочка DiskStation Manager (она же DSM) на всех одна. Есть определенные различия в возможностях некоторых функций программной части, но в остальном это утверждение верно – именно по этой причине весь ассортимент устройств остается актуальным, а с годами, как вино, только хорошеет. Зная об этом, я решил оттянуть абзацы о программном обеспечении и еще до включения взялся за отвертку.

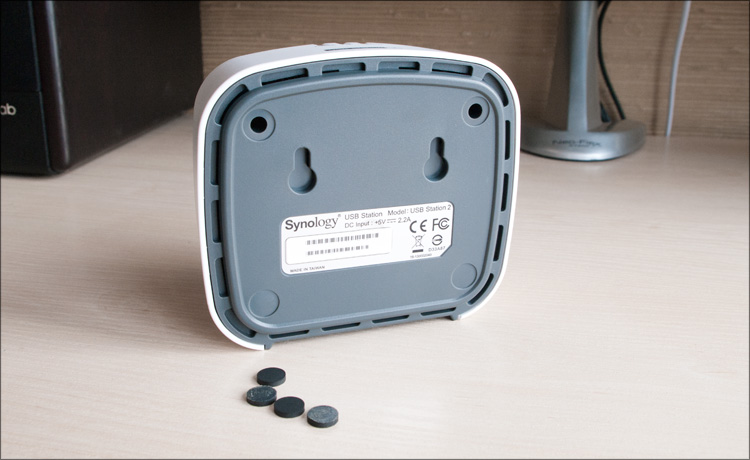

Для того что бы разобрать Synology USB Station 2 необходимо оторвать резиновые ножки, так как двумя из них находится два винта.

Открутив их мы можем спокойно снять верхнюю крышку нашего файлового сервера.

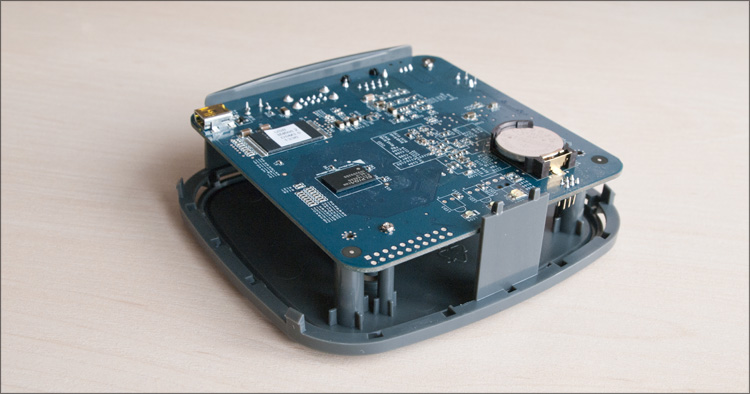

Единственная плата оказалась прикреплена к нижней части корпуса - откручиваем и эти винты. Что бы отсоединить ее от пластикового основания.

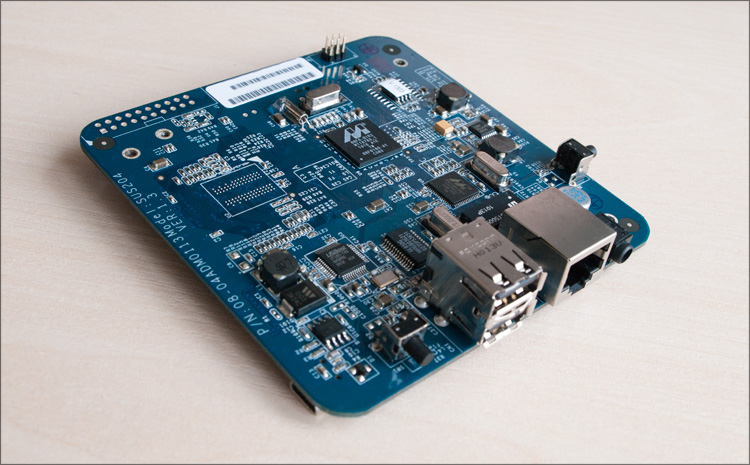

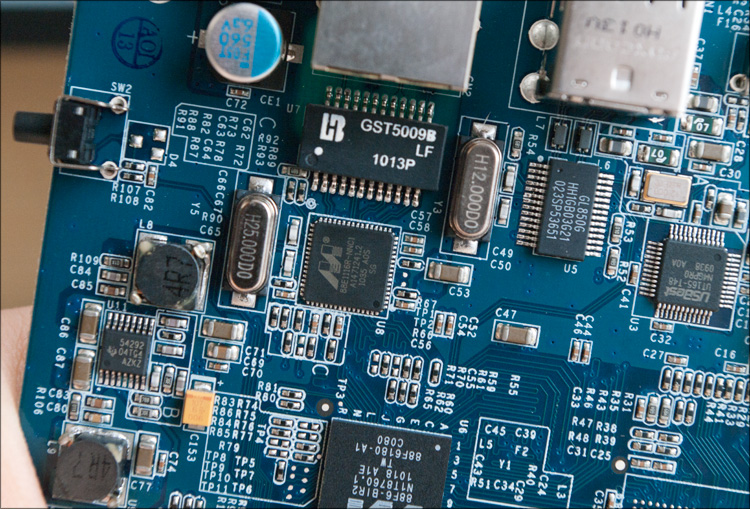

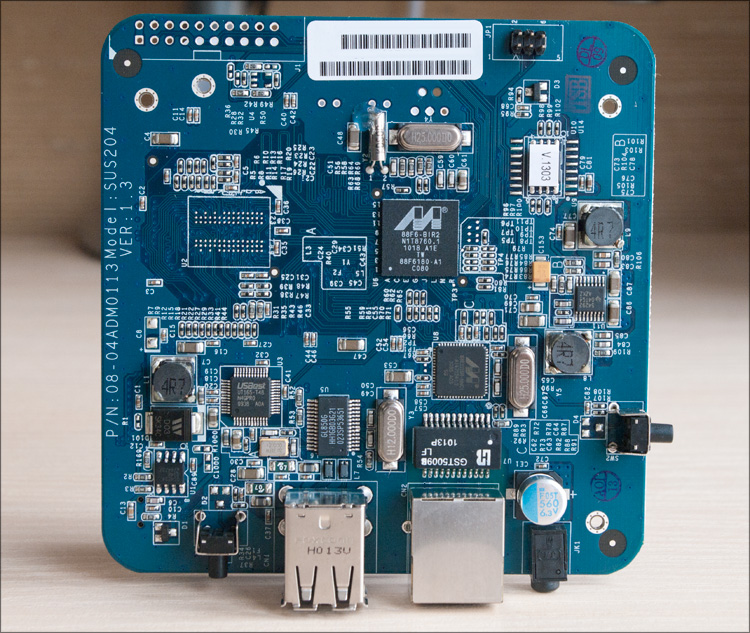

С одной стороны находятся все интерфейсы (в том числе UART), процессор Marvell 88F6180 (800 МГц, 256 Кб L2; хотя cpuinfo отображает 88FR131), USB-контроллер Genesys GL850G и две схемки контроллера Gigabit Ethernet (GST5009 и Marvell 88E1116R).

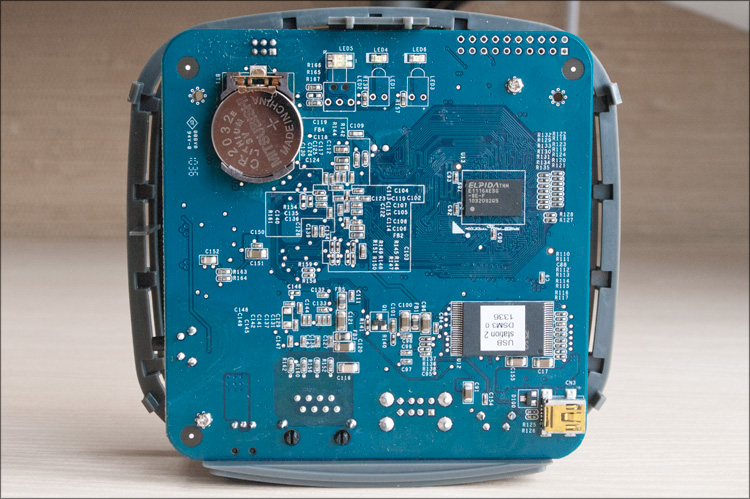

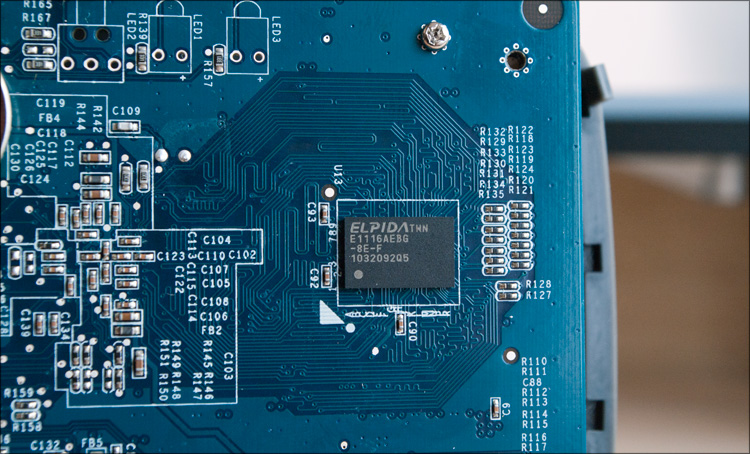

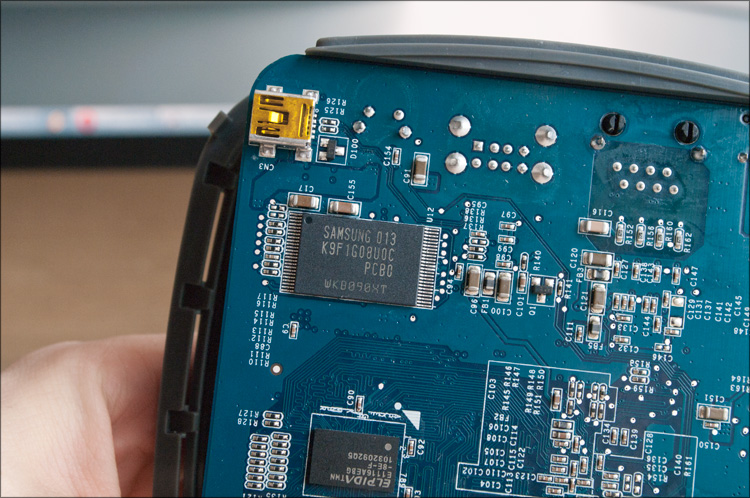

C другой стороны находится батарейка от Mitsubishi (так вот они, оказывается, чем занимаются!), оперативная память Elpida EDE1116AEBG-8E-F объемом 128 Мб (DDR2-800) и микросхема флэш-памяти Samsung K9F1G08U0C (изначально она заклеена наклейкой). Ну и еще неизвестный miniUSB-разъем – я не пытался в него что-то воткнуть, но предполагаю, что он для какой-нибудь сервисной отладки.
