Итак, в прошлый раз я остановился на том, что к корпусу файл-сервера была приделана Центральная Панель Управления

Надо сказать, что незадолго до этого произошла Страшная Катастрофа! На одном из этапов изготовления панели мне понадобилось ее полностью разобрать. Все предназначенные для нее детальки были аккуратно разложены кучей на столе. И судьбе было угодно, чтобы именно этот момент я выбрал для того, чтобы случайно опрокинуть открытый пузырь с флюсом для пайки. Сейчас в нем полно всякой химии дополнительной, но по сути своей это все та же канифоль растворенная в спирте. Т.е. весьма приставучая липкая жижа, отмыть которую можно только каким-нибудь растворителем. И вот этот флюс кувырдыхнулся аккурат на кучу деталек от панели. Все мои красивые кнопочки, лампочки и тумблеры оказались залиты флюсом. Целый вечер был угроблен на то, чтобы отмыть их все. В итоге, один из тумблеров отказался работать. Причем выяснилось это только после полной сборки всего. Так то он клацал нормально, но контакта не было. Запасного тумблера того же вида у меня не оказалось, поэтому пришлось провести дополнительно микрохирургическую операцию по его разборке и промывке всей микроскопической начинки.

Ну, фиг с ним… Отмыл, собрал – все работает. Пора браться за блок винчестеров. Конструкция под него была собрана по аналогии с остальной частью корпуса: алюминиевый профиль и деревянные стенки. Размер был подогнан таким образом, чтобы блок винчестеров вкладывался в общий кузов:

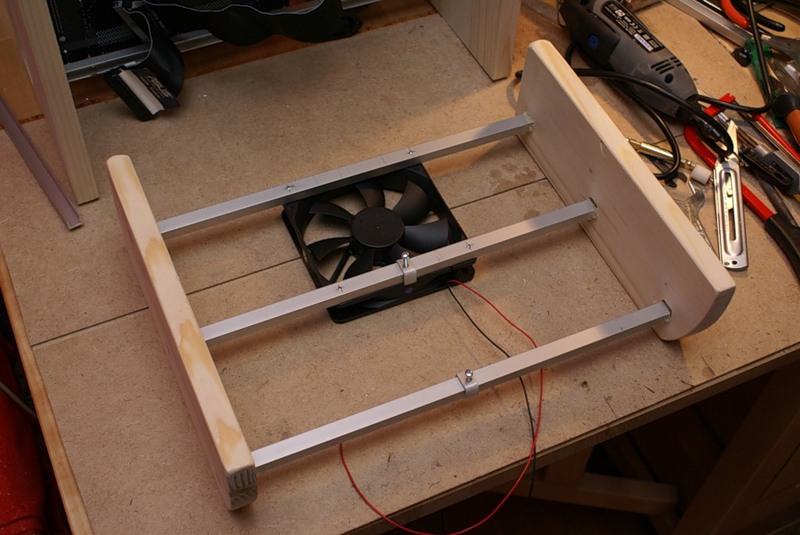

Сразу же в него был встроен один из вытяжных вентиляторов:

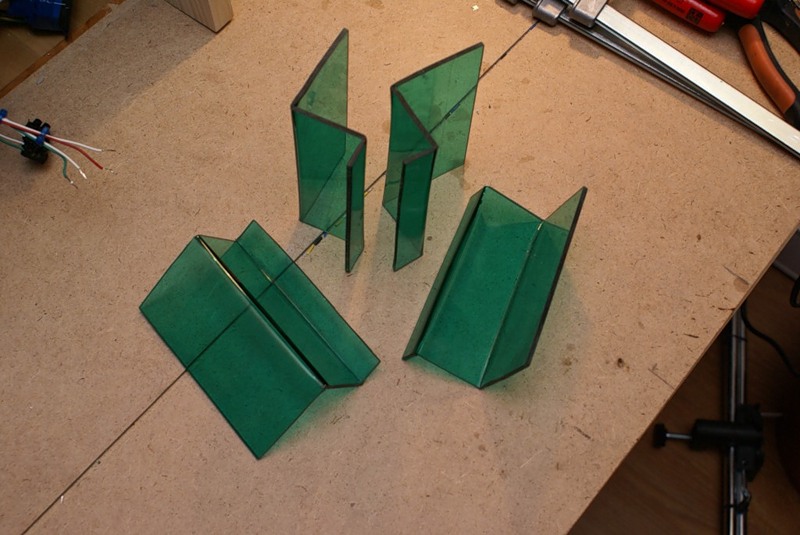

“Ушки” для крепления винчестеров в блоке изготавливались из того же оргстекла из которого делалась панель управления. Изогнутые хитрым, заранее тщательно расчитанным способом…

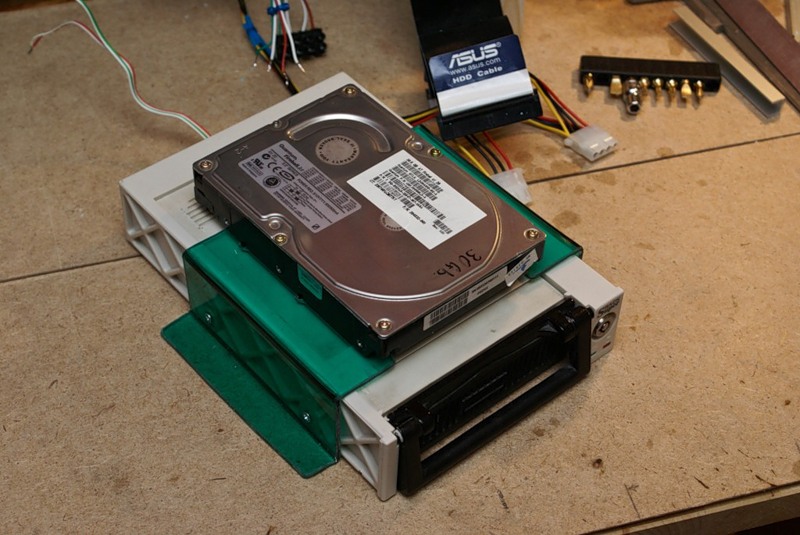

… они должны были удерживать пары винтов вот так:

Т.е. винчестер, который будет считаться стационарным сидит верхом на мобаил рэке, в котором живет винчестер съемный. После конечной подгонки и покраски, в эти “ушки” уже можно было смонтировать все накопители и пристроить их в блок:

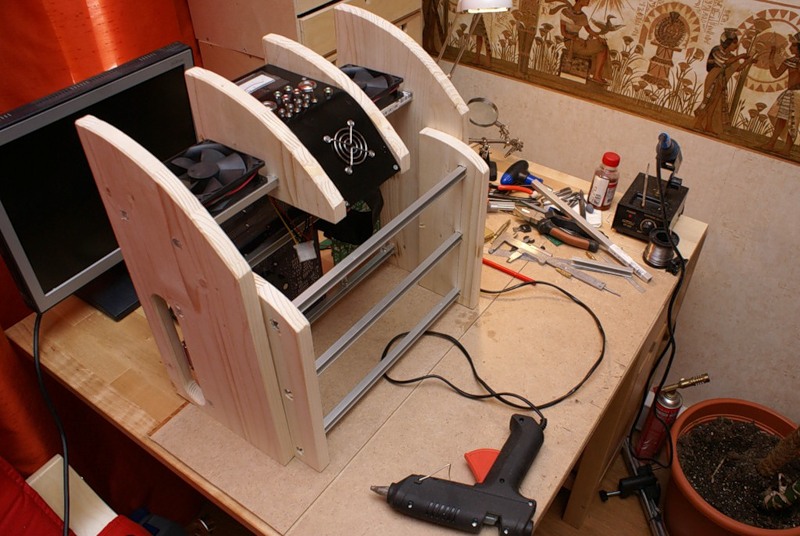

К тому моменту для блока уже были готовы шарниры, на которых он поворачивается в корпусе и стопоры, которые не будут давать ему вываливаться на расстояние бОльшее, чем необходимо, чтобы достать съемный винт. В целом, собранная конструкция из корпуса и блока винчестеров получилась практически такой, какой она и была задумана:

Понятно, что пока все это стоит на столе, то не блок с винчестерами будет опускаться, а сам корпус будет задираться. Но, когда конструкция повиснет под полкой на своем месте, все встанет на свои места.
