Медиа сервер своими руками

Рейтинг:  5 / 5

Звезда активнаЗвезда активнаЗвезда активнаЗвезда активнаЗвезда активна


SystemsКризис! Работы мало, времени много… Никто не мешает навести порядок в закромах. В результате чего у меня получился полноценный медиа сервер с огромным экраном, беспроводной клавиатурой, мышкой, Wi-Fi. Медиа сервер поддерживает закачку фалов через торрент, файло-обменник плюс к этому является персональным Web сервером. И все это под управлением операционной системы Linux. Медиа сервер собран в компактном корпусе с минимальным уровнем шума, позволяющий без ухудшения удобств использовать его дома даже в спальной комнате.

Использовалось в домашнем медиа сервере

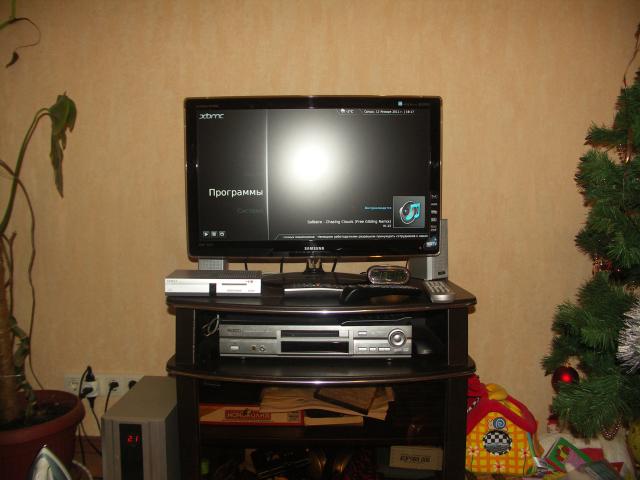

Домашний медиа сервер в сборе

  • Старый DVD проигрыватель Samsung DVD-711 (преобретен за 500р.)
  • Старая отремонтированная материнская плата Ecs Ht2000 (имелась в наличии)
  • Процессор AMD Athlon 64 X2 4200+ (имелся в наличии)
  • Видеокарта PCI-E 512МБ ASUS «EN210 Silent/DI/512MD3(LP)» (GeForce 210, DDR3, D-Sub, DVI, HDMI) (преобретен в магазине)
  • Wi-Fi карта DWL-G510 (имелась в наличии)
  • Жесткий диск 2000ГБ Western Digital «Caviar Green WD20EARS», 64МБ (SATA II) (имелся в наличии)
  • SATA контроллер PCI-E x1, чип Silicon Image Sil3132 (имелся в наличии)
  • Блок питания, 300W (имелся в наличии)
  • Привод DVD±RW Sony NEC «AD-7670S» для ноутбука, черный (SATA) (преобретен в магазине)
  • Беспроводная клавиатура с мышкой от A4tech (имелась в наличии)
  • Пульт MCE Miсrosoft (преобретен в магазине)

Демонтаж старого кассетного магнитафона

Извлекаем всю начинку бывшего магнитафона, можно сохранить все это вдруг когданибудь пригодится!

Размечаем будущую компановку оборудования медиа сервера. Так как корпус мальнький то некоторые части попросту не влезут в старый магнитафон.

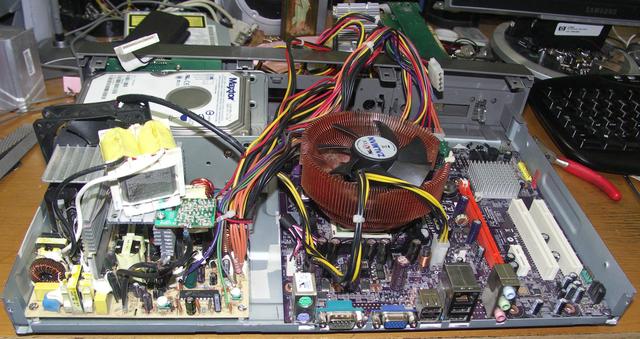

Компоновка деталей медиа сервера

Компоновка деталей медиа сервера

Передо мной стояла задача, шум издоваемый сервером должен быть минимален, а это означет что количество вентеляторов так же должно быть сведено к минимуму при этом обеспечить хорошее охлаждение для системной платы (материнской платы). Конечно хотелось бы полностью перейти на пассивное охлаждение, но это практически не возможно в данной комплектации.

  • Первая альтернатива моей проблемы заключалась в пропускание потока воздуха вырабатываемого 80 мм вентилятором через блок питания, процессор, видео адаптер выпуская его через верхнюю крышку корпуса старого DVD магнитафона.
  • Второй вариант, поставить 120мм вентилятор над блоком питания, предварительно обрезав радиаторы в нем. Этот вариант на много лучше, но приводит к увеличению высота корпуса. Как плюс использования большого вентилятора заключается в пониженом уровне шума, который неслышен уже на расстоянии 2-х метров. Все что вы услышите, только тихую работу жесткого диска. Но и эта "проблема" легко исправима при использовании шумопоглащающего материала. В целом же можно обойтись и без него, так как повторюсь уровень шума не велик и врятли вызовит у кого дискомпфорт.

Уже по окончанию мне стало ясно, что я зря отказался от второго варианта. На переднюю панель я вывел выключатель и два светодиодов (индикатор работы системного блока и индикатор работы жесткого диска).

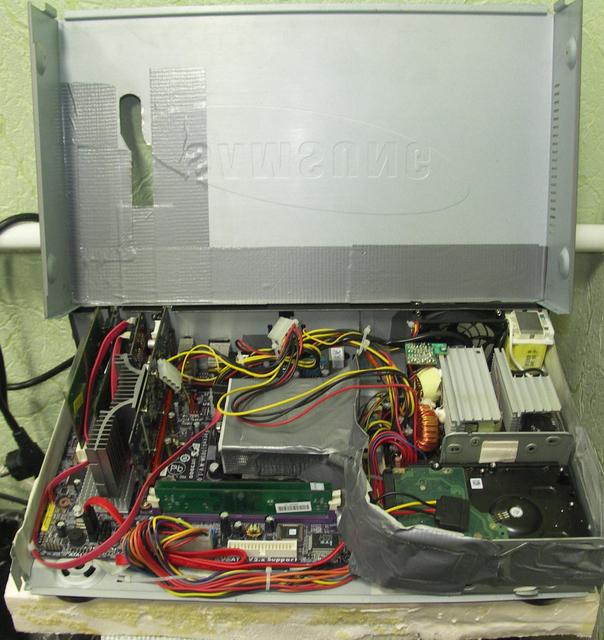

Компоновка с изоляцией для воздушного потока медиа сервера

Как показала практика, это хорошее рабочее решение. При максимальной нагрузке на центральный процессор температура едва достигает 60 градусов, а то и меньше! Большой размер радиатор мешает SATA контроллеру, для чего мы обрезаем лишнии 1 см:

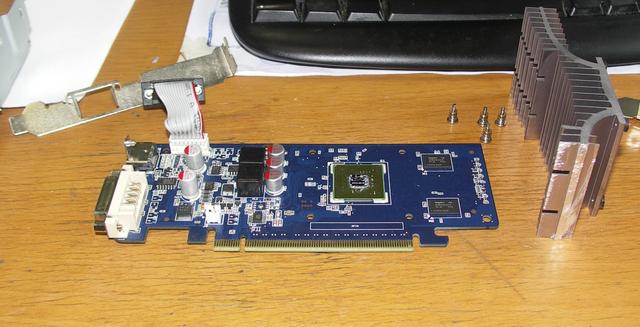

Доработка SATA контроллера

Укладываем шумоизоляционный материал на дно корпуса, материал имеет толщину 5 мм. Крышку не обрабатывал.

Шумоизоляция медиа сервера

Места под DVD привод очень мало, поэтому пришлось отказаться от полноценного DVD привода в пользу SLIM приводов. Установить полноценный DVD привод мешала оперативная память и куллер процессора. Не долго думая я преобрел простой привод для ноутбука. Так как разъемы питания отличались от от стандартного SATA мне так же пришлось преобрести переходник, так как для меня он оказался дорогим и сложнодоступным я начал искать ответы на свои вопросы в интернете на предмет схем и распиновки этих разъемов. Я подрезал стандартный разъем SATA до необходимого мне состояния, подключил… и все заработало!

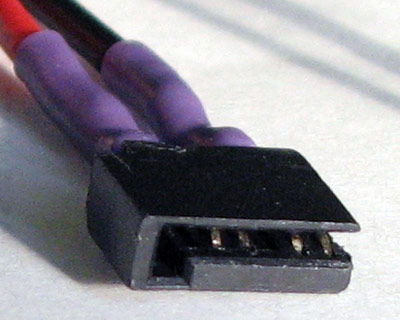

Доработка SATA провода для SLIM привода

Делаем первый монтаж всех частей медиа сервера на в корпус старого DVD магнитафона, устраняя все недочеты которые имеются.

Медиа сервер своими руками

Так же дополняем конструкцию тримя USB портами на левой стороне, один из которых мы будем использовать под клаву с мышкой.

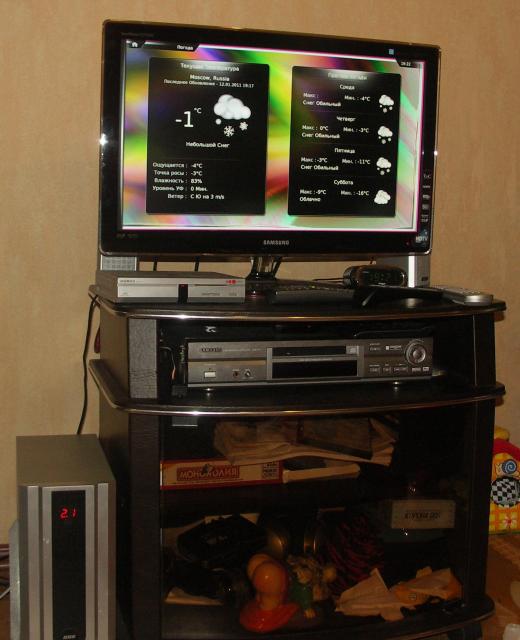

Приложение для управления торрентами, transmission

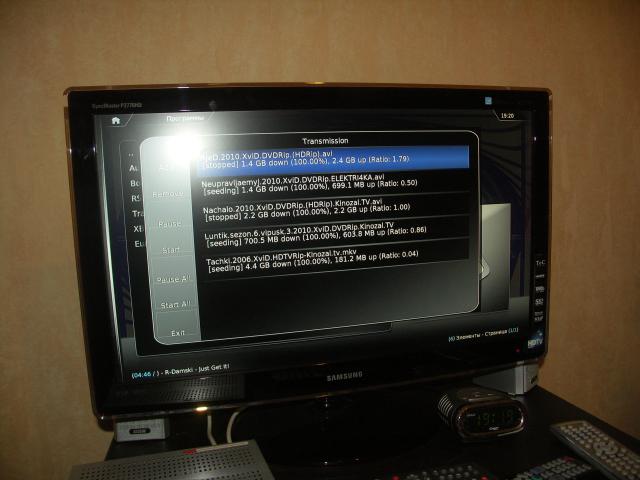

Приложение для доступа к ресурсами с онлайн-фильмами


Обмениваться, хранить, передавать Ваши файлы стало просто как никогда.
yandex-disk

Читать подробнее: для чего Yandex-Диск проекту Mini-Server. Практика установки, настройки и использования сетевого хранилища на Ubuntu server LTS 12.04 в статье Резервное копирование сервера Ubuntu на Яндекс Диск.
