Black Dwarf (черный карлик) - файловый сервер

Рейтинг:  5 / 5

Звезда активнаЗвезда активнаЗвезда активнаЗвезда активнаЗвезда активна


SystemsЖесткий диск является одним из частей технологии, которая имеет явный прогресс с течением времени. Если раньше массивная машина способна была удерживать только несколько мегабайт данных для настоящего времени объемы устройства очень малы, теперь устройство способное уместиться на ладони имеет достаточное место памяти, чтобы уместить все видео и фотографию которые Вы когда-либо имели. Большинство людей, вероятно, никогда не заполнят 500 Гб или 1 Тб диски, которые Вы найдете в среднем магазине по продаже компьютеров, и в некоторых даже можно встретить жесткий диск на 2 ТБайта кажется чрезмерным. Но для меня, 2ТБайта едва ли могут уместить один из моих проектов созданного видео. Добавьте к этому значительную библиотеку фильмов HD, музыки и других данных.

Этот проект - о создании места для хранения файлов. Мне необходима система с низкой производительностью, способную работать 24 часа в сутки и 7 дней в неделю, все это сделано для того, чтобы сервер практически не выделял тепла и содержал массу беспрецедентную для своего размера. Я бы сказал Intel Atom 1.6 ГГц, 2 гигабайта оперативной памяти, и 16 ТБайт места на жестких дисках, и достич размеров обувной коробки было бы вполне хорошо! Это - Black Dwarf (черный карлик).

Спецификация

  • Quanmax Industrial KEEX-2030 Atom 3.5" Mainboard (Intel Atom N270)
  • 2GB Crucial DDR2 PC2-5300 SODIMM
  • Highpoint RocketRAID 2680
  • Serener 120w DC-DC PSU
  • 8x 2TB Western Digital Caviar Green 3.5" HDD
  • 320GB Western Digital Scorpio Black 2.5" HDD
  • 30GB OCZ Vertex Series SSD

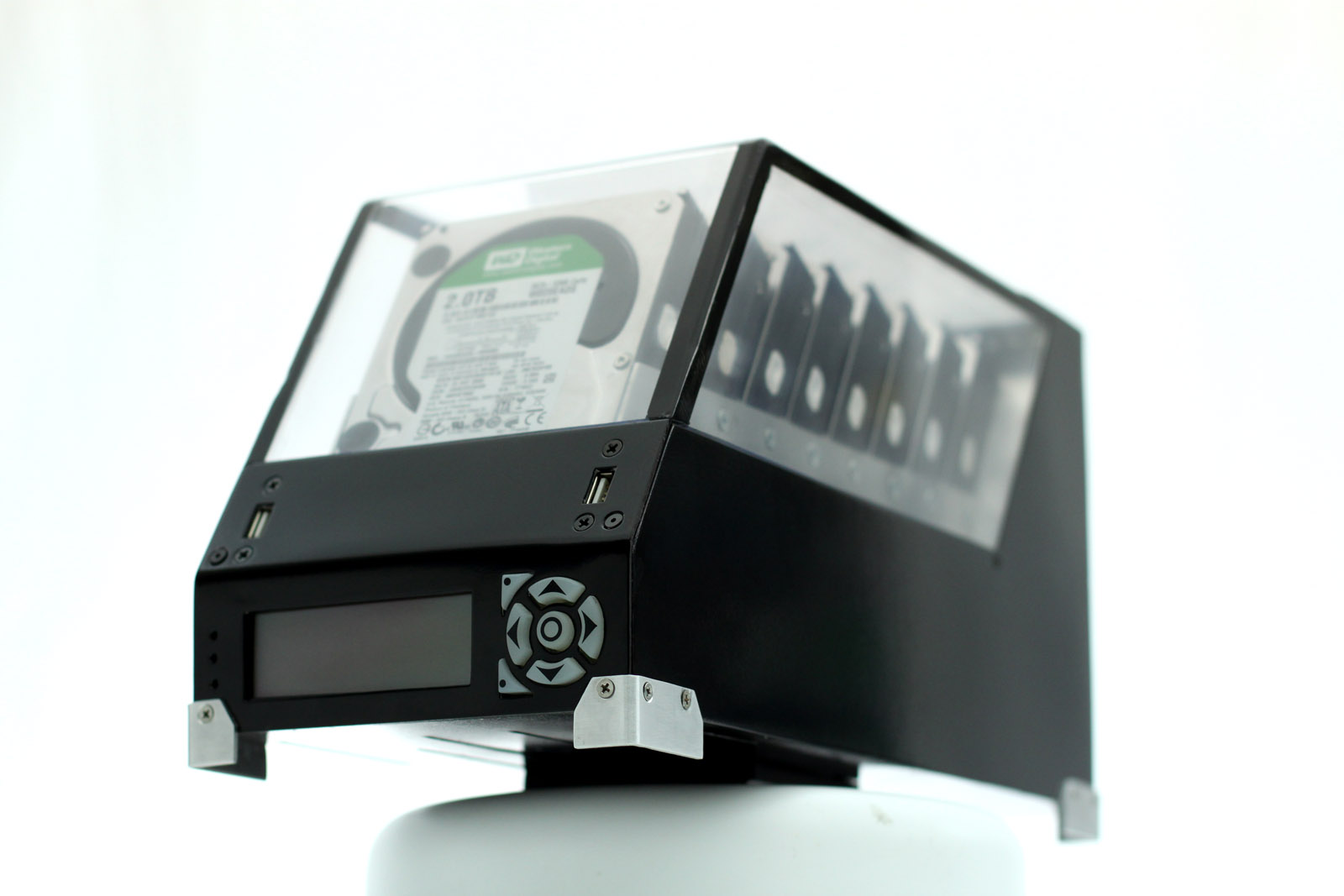

Фото готового сервера

BlackDwarf1 BlackDwarf2 BlackDwarf3 BlackDwarf4 BlackDwarf5 BlackDwarf6 BlackDwarf7 BlackDwarf8 BlackDwarf9 BlackDwarf10 BlackDwarf11 BlackDwarf12 BlackDwarf13 BlackDwarf14 BlackDwarf15

Видео материал

Полный процесс работы за 6 минут:

Более подробный процесс сборки в двух частях:

Конструирование

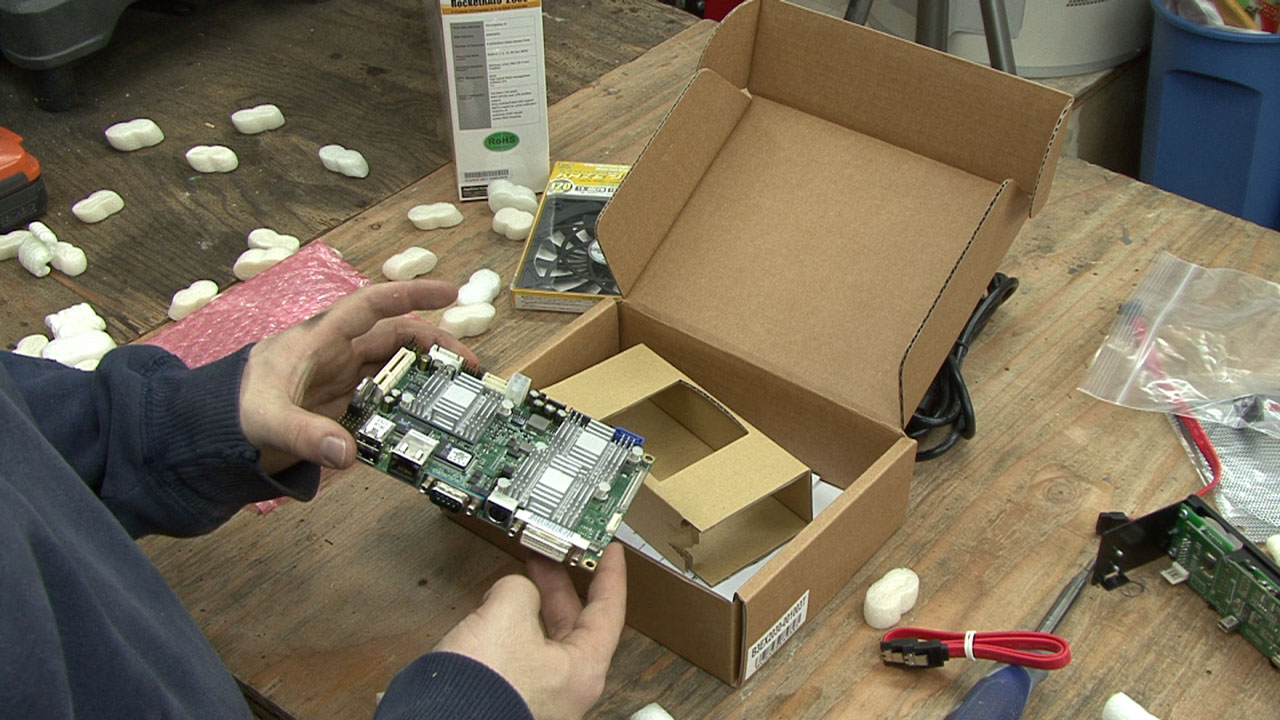

План был прост: положить такое колличество жестких дисков типа размера 3,5", сколько бы я смог вместить в систему управляемую ими в качестве пакетов, на сколкько это возможно, также я хотел, чтобы была своего рода поддержка RAID массива для резервирования, и было решено, что 4 дисков будет не достаточно, я понял, что необходима панель со слотами расширения для карты RAID-контроллера. После просмотра различных вариантов mini-ITX я определился в форм-факторе. Quanmax KEEX-2030 под HDD 3.5" (oили ECX), работает под управлением Intel Atom N270 на PCI Express x4 слоте.

Quanmax quanmax0 Quanmax2

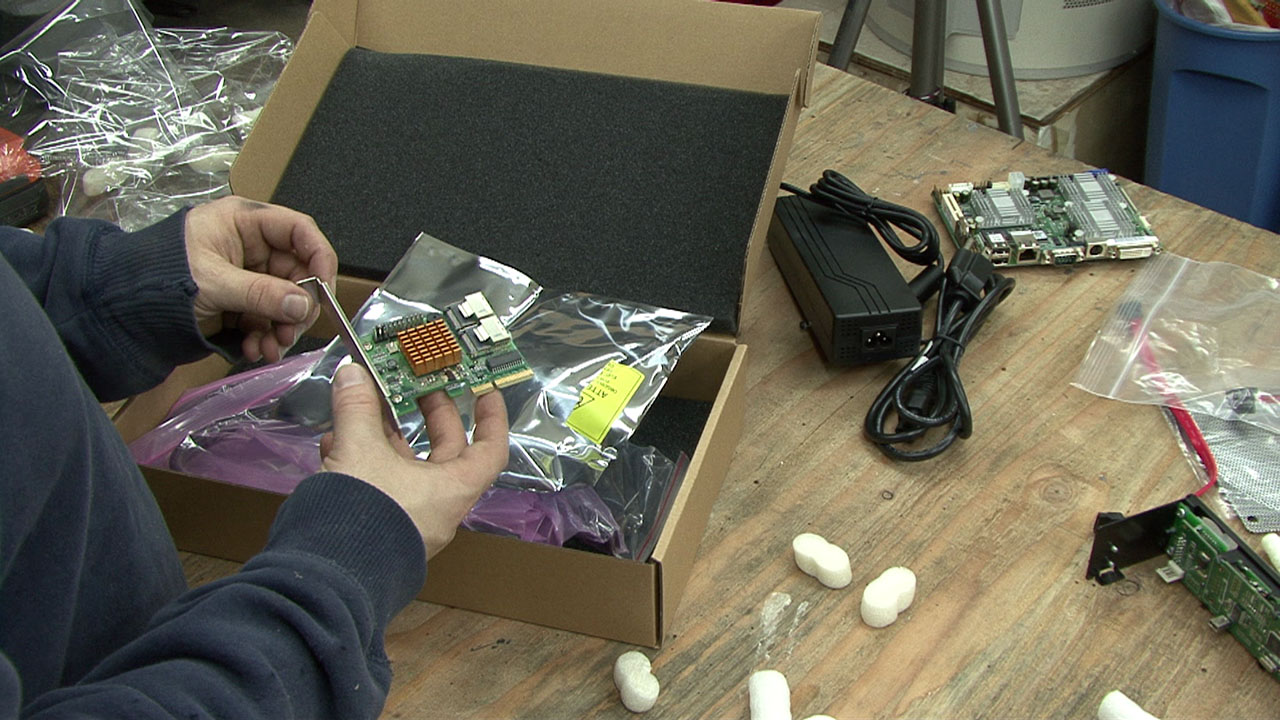

Свободный слот будет использован HighPoint Rocket RAID 2680 8 портов SATA / SAS RAID-контроллер карту. Эта система будет в основном для хранения файлов в сети, так что контроллер имеет относительно низкую производительность контроллера и приемлемым выбором учитывая ее очень небольшой размер.

raid1 Raid2

Материнская плата имела питание бортовой сети, однако питания 8 жестких дисков типа размера 3.5" потребует больше мощности, чем может обеспечить парочку предложенные нам SATA кабелей, таким образом я получил Serener 120W DC-DC блок питания, которое будет производиться через питание внешниего адаптера переменного тока.
